ZGPC3000-94

ZGPC3000C智能电力仪表 ZGPC3000C 三相智能电能表采用当今流行的高精度电能表设计方案,将高精度的A/D转换、高速DSP数字信号处理功能和高性能MCU完善的管理功能结合,该装置集合全面的三相交流电量的测量与计算、电度量累计、故障报警及记录、2~21 次谐波监测的功能,具有 4 路开关量输入监测、2 路继电器输出; RS485通信接口,支持MODBUS-RTU网络通信协议,可

ZGPC3000C智能电力仪表



ZGPC3000C 三相智能电能表采用当今流行的高精度电能表设计方案,将高精度的A/D转换、高速DSP数字信号处理功能和高性能MCU完善的管理功能结合,该装置集合全面的三相交流电量的测量与计算、电度量累计、故障报警及记录、2~21 次谐波监测的功能,具有 4 路开关量输入监测、2 路继电器输出; RS485通信接口,支持MODBUS-RTU网络通信协议,可方便的与各类计算机监控系统实现信息交换。


功能简介

支持三相三线制和三相四线制可选功能。

电压和电流的谐波畸变率包括总畸变率、奇次畸变率、偶次畸变率),2~21 次谐波分量占有率

具有两路继电器控制输出,支持开关量、脉冲输出模式。

具有一路24V直流电源输出。

支持两路继电器输入。

支持一路脉冲输出。

支持一路4~20mA输出。

支持RS485接口、支持modbus通讯协议。

支持过流、低压、过压、电压不平衡、低温、高温告警。

最多可记录250SOE(告警事件)。

正反向总有功电能、无功电能累计。

支持负载类型测量。

三相电压、电压不平衡度。

支持本公司自研有线、无线温感测量终端。

支持远程升级。

支持中英双语切换。

支持用户自定义电流抑零值、回差值。

支持用户自定义电流、电压一、二次侧变比。


标准

GB/T 13729----2002

远动终端设备

IEC62053-22 ---- 2003

GB/T17215.322 ---- 2008

有功测量满足 0.2S、0.5S

IEC62053-23 ---- 2003

GB/T17215.323 ---- 2008

无功测量满足 1 级、2 级

GB/T 17626.2 ---- 2006

静电放电抗扰性试验(等级 3)

GB/T 17626.4 ---- 1998

电快速瞬变脉冲群抗扰性试验(等级 3)

GB/T 17626.5 ---- 1999

浪涌抗扰性试验(等级 3)



技术指标(参数)

电流、电压

1.5(6)、5(20)、5(40)、5(50)、5(60)

85 V AC~265 V AC

环境特性

交流电源 85 V AC~ 265 V AC

功耗 < 5w

-25℃~+70℃,95% 无凝露

工作温度-20℃~+65℃

重量 500 克

防护等级面板 IP54,壳体 IP20

输入特性

电压测量范围 0~264 V

电流额定值 5 A(0.05~6 A)

电流额定值 1 A(0.01~1.2 A)

温度输入:PT100 6 路(最多 16 路)

开关量采集无源节点光隔离输入(隔离电压 2500 V AC)

输出特性

遥控继电器 250 V / 5 A AC 或 30 V / 5 A DC

脉冲输出光隔离输出(隔离电压 2500 V AC)

通信

通信接口 RS 485

通信协议 MODBUS-RTU

通信速率 4800/9600/19200/115200 bps

接线方式

三相四线制(默认) 3CT、1CT 和三相三线制 3CT、2CT、1CT

精度

电压精度:0.5 级(0-42000 V)

电流精度:0.5 级(0-6000 A)

功率因数精度:0.5 级(0 ≤ |COSΦ| ≤ 1)

有功功率精度:0.5 级(0-756000 kW)

无功功率精度:0.5 级(0-756000 kvar)

视在功率精度:0.5 级(0-756000 kVA)

电能精度:0.5 级(0-99999999.9 kWh)

频率精度:0.02 Hz(45-65 Hz)

温度精度:±1℃

谐波精度精度:B 级

开关量采集分辨率:2ms

去抖时间:60ms

脉冲输出脉冲宽度:≥100 ms






安装接线与配置

本章详述 ZGPC3000C的安装方法、接线和配置,在安装前请仔细阅读。



尺寸与安装

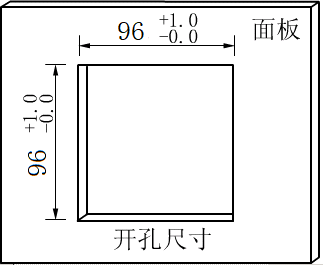

ZGPC3000C 采用面板式安装,固定在开关柜面板上。面板的开孔尺寸见下图 :

图片关键词

 考虑到接线长度,面板后要有100mm 的深度用于容纳ZGPC3000C。实际安

装中,一般需要后部有一定的空间(至少为130×130×100mm),以便于安装和接线。

 安装时,应先将EM plus 两边的安装卡松开取下,将EM plus 于面板前方推放入安装孔内,然后从后方沿装置的沟槽将安装卡安上并使之挤紧面板,此时装置将牢固地固定在面板上。见下图

图片关键词


安装注意事项



 ●本产品内部无用户可调元器件,安装时请勿拆开。

 ●不要带电作业。

 ●运行时应满足环境温度在-25℃~+70℃,湿度在0~95%,大气压在70kPa~106kPa

之间。避免将装置置于强干扰源、辐射源、热源附近及粉尘多的地方。

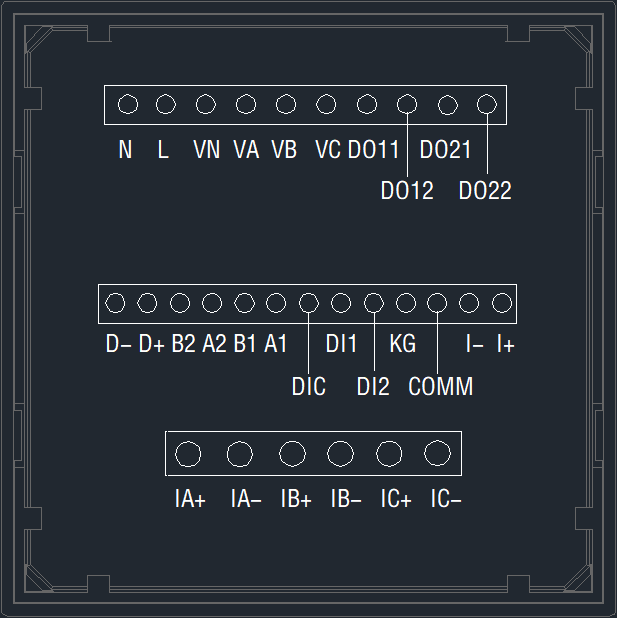

接线与配置


 图片关键词

N: 电源零线

L: 电源火线



VN: 电压零线

VC:C相电压

VB:B相电压

VA:A相电压



DO11:第一路继电器输出

DO12:第一路继电器输出

DO21:第二路继电器输出

DO22:第二路继电器输出



D+:24V输出正

D-:24V输出负



B2:第2路RS485 B

A2:第2路RS485 A

B1:第1路RS485 B

A1:第1路RS485 A



DIC:开关量输入公共端

DI1:第1路开关量输入

DI2:第2路开关量输入



KG:开关量输出

COMM:开关量输出



I-:4~20 mA 模拟量电流输出 负

I+:4~20 mA 模拟量电流输出 正



IA+: A相电流正

IA-: A相电流负

IB+: B相电流正

IB-: B相电流负

IC+: C相电流正

IC-: C相电流负
