 一、产品概述智工运维智能网关软件是高度集成的新一代嵌入式智能通信装置，是变电站自动化系统的一个重要组成部分，用于实现对整个变电站现场的信息采集，并集中送往当地变电站监控系统或者远方调度自动化系统，同时将变电站监控系统或者调度自动化系统的控制命令传递给各测控装置，实现当地或远程控制。系统有RS485通讯,有线网络通讯，同时也提供无线GPRS通讯，具有体积小、功耗低、效率高等特点，适用于电

  • ：



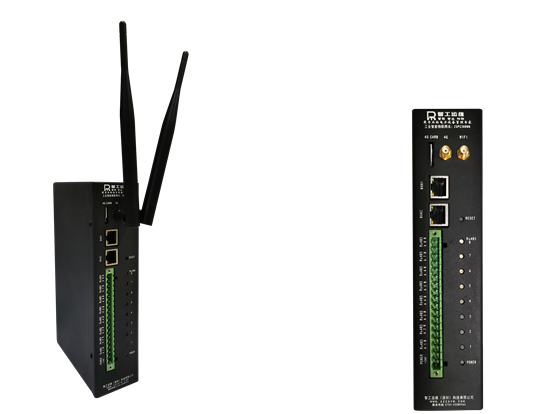

一、产品概述

智工运维智能网关软件是高度集成的新一代嵌入式智能通信装置，是变电站自动化系统的一个重要组成部分，用于实现对整个变电站现场的信息采集，并集中送往当地变电站监控系统或者远方调度自动化系统，同时将变电站监控系统或者调度自动化系统的控制命令传递给各测控装置，实现当地或远程控制。系统有RS485通讯,有线网络通讯，同时也提供无线GPRS通讯，具有体积小、功耗低、效率高等特点，适用于电力集中器、HMI、工业控制、网关等场合。


二、产品特性

1. 硬件特性

l  RK3288 CPU：

n  32bit ARM架构，主频1.8GHZ

n  4核处理器

l  内存：

n  标配2G(4G可选)

l  FLASH：

n  EMMC标配8G(16G/32G/64G可选)

l  RTC:

n  高精度实时时钟，内置供电电池

l  调试口：

n  1路串口为系统console口，波特率：115200，数据位：8，停止位：1，校验位：none，流控：无

l  RS485/RS232：

n  8/16路RS485通讯端口，可根据实际选择使用，内部全隔离保护设计

l  网络：

n  2路10M/100M自适应工业以太网，标准RJ45接口

n  15KV TVS保护，内部全隔离保护设计

l  无线功能：

n  射频波段800/900/1800/1900MHz（可选3/4G）

n  可选WIFI：可连接AP

n  1个SIM卡接口，1个天线接口

n  传输速度：达到相应功能的标准速度

l  SD CARD：

n  内置一个TF卡接口

l  电源：

n  输入电压：6~35VDC，推荐使用24VDC/1.5A

n  单机功耗：< 4W

l  机械特性：

n  外壳金属材质

n  尺寸：138mm*120mm*55mm

n  防护等级：IP63

l  工作环境：

n  工作温度：-40℃~+85℃

n  工作湿度：5% ~ 95%



2. 软件特性

2.1 系统特性

智工运维只能网关的基础系统是嵌入式Linux操作系统，满足POSIX标准，并针对系统特有的硬件设备做了优化。

       在基础Linux系统上，预装了公司自主研发的网关管理系统，能够快速、高效地将用户设备数据转发到上层信息系统中。





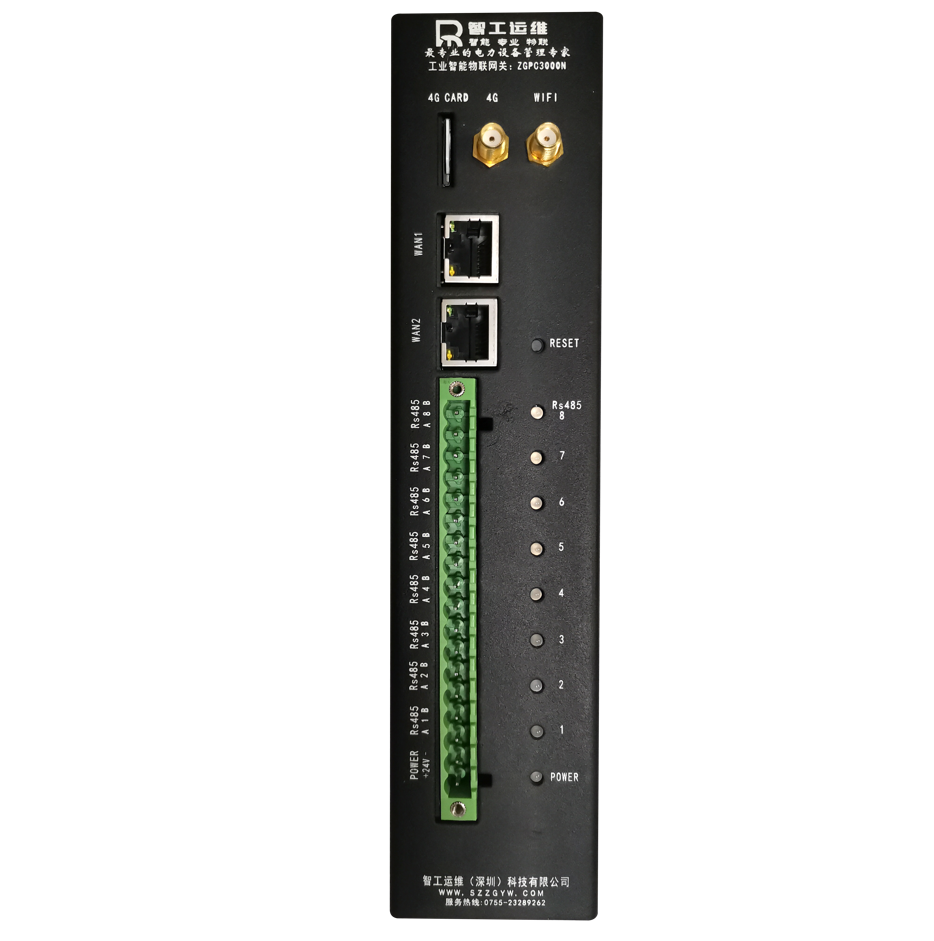

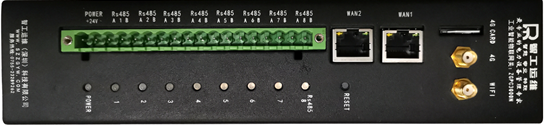

三、接口定义


1. 电源接口

编号

标识符

功能说明

1

24V-

系统电源地

2

24V+

系统电源，输入电压范围DC6~24V，推荐使用DC12V

3

FG

屏蔽地、保护地，可不接



2. RS485接口

编号

标识符

功能说明

1

RX1/485A1

第一通道RS485端口A

2

TX1/485B1

第一通道RS485端口B

3

GND

GND，系统通讯地

4

RX2/485A2

第二通道RS485端口A

5

TX2/485B2

第二通道RS485端口B

6

GND

GND，系统通讯地


RX3/485A3

第三通道RS485端口A


TX3/485B3

第三通道RS485端口B


GND

GND，系统通讯地


RX4/485A4

第四通道RS485端口A


TX4/485B4

第四通道RS485端口B


GND

GND，系统通讯地



3. SIM卡接口

编号

标识符

功能说明

1

SIM卡

2G/3G/4G的SIM卡接口，支持移动、联通卡



4. 天线接口及指示灯

编号

标识符

功能说明

1

GPRS

2G/3G/4G的SMA天线接口

2

红灯

电源指示灯

3

红/绿/黄

2G/3G/4G网络状态指示灯



5. 网络接口



网口编号

编号

标识符

功能说明

ETH0

1

E0_TX+

以太网ETH0_TX+

2

E0_TX-

以太网ETH0_TX-

3

E0_RX+

以太网ETH0_RX+

4

NC

未使用

5

NC

未使用

6

E0_RX-

以太网ETH0_RX-

7

NC

未使用

8

NC

未使用

ETH1

1

E1_TX+

以太网ETH1_TX+

2

E1_TX-

以太网ETH1_TX-

3

E1_RX+

以太网ETH1_RX+

4

NC

未使用

5

NC

未使用

6

E1_RX-

以太网ETH1_RX-

7

NC

未使用

8

NC

未使用



7. 指示灯

编号

标识符

功能说明

1/2

RUN/5V

运行状态指示灯/电源指示灯

3/4

RX4/TX4

第四通道RS485/RS232通讯指示灯

5/6

RX3/TX3

第三通道RS485/RS232通讯指示灯

7/8

RX2/TX2

第二通道RS485/RS232通讯指示灯

9/10

RX1/TX1

第一通道RS485/RS232通讯指示灯

11/12

RX0/TX0

调试串口RS232通讯指示灯

13/14

ETH1-1/ETH1-2

ETH1状态指示灯

15/16

ETH0-1/ETH0-2

ETH0状态指示灯



8. 复归

编号

标识符

功能说明

1

复归

备用，用户可自行编程使用



9. TF卡接口

编号

标识符

功能说明

1





四、系统软件

1. 网络

网关出厂时设置了默认的IP地址，ETH0的IP为DHCP方式，ETH1的IP地址默认为192.168.101.99，用户登录后可以修改ETH1 IP地址

2. 登录

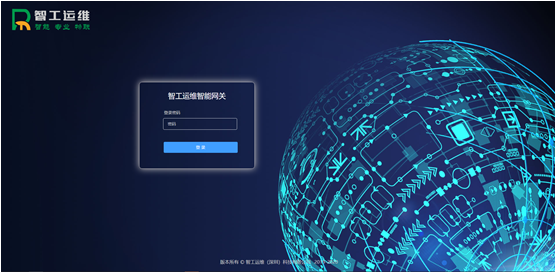

登录Web页面：网关出厂时预设了默认的IP地址，用户可以在谷歌浏览器地址栏输入地址http://192.168.101.99，登录网关Web页面,默认密码是admin。


3. 修改IP地址

用户的组网环境很可能与出厂设置不一致，用户可以在登录Web页面修改设备的IP地址，修改步骤如下：

l  进入网络配置，将PC的IP地址修改为192.168.101.x网段的某一个（用网线将PC与网关直连），确认无误后点击保存。

l  网关除了有线宽带外,还支持wifi,4G.

l  设置完成后保存,点击重启后重启设备，用新的IP地址访问网关。








4. 采集方式设置

l  进入采集方式

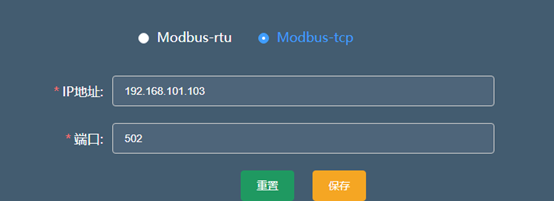

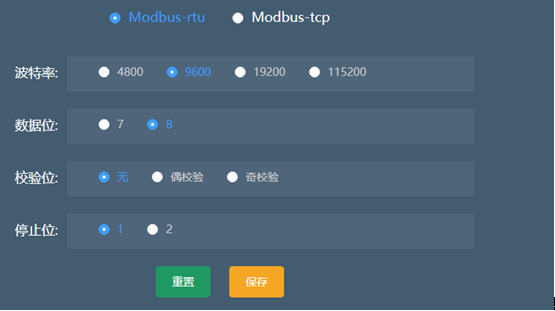

网关支持modbus-rtu和modbus-tcp两种采集方式,使用网关本身的rs485接口采集的话,则选择modbus-rtu,如果是modbus-tcp则通过网络采集其他支持modbus-tcp协议的设备数据(智工运维只能网关支持modbustcp,默认端口502)



5. 设置云服务器

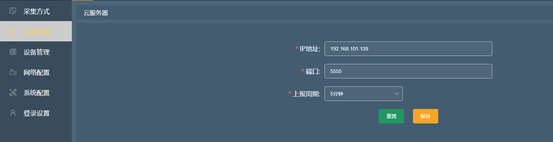

设置好后保存,网关会将采集到的数据上报到指定的服务器.


6 采集设备数据

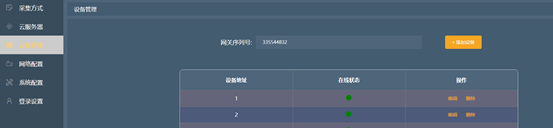

l  进入设备管理


l  点击添加设备

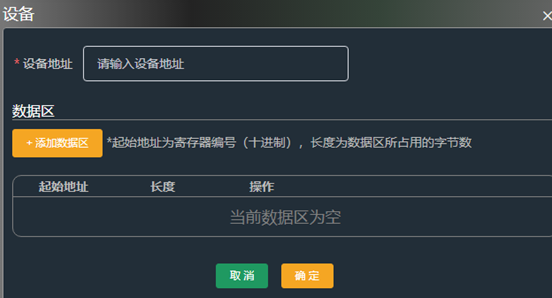

1）创建采集设备的数据区,填写好设备地址,创建采集设备的数据区就可以采集到数据上报服务器了






7. 数据断点续传

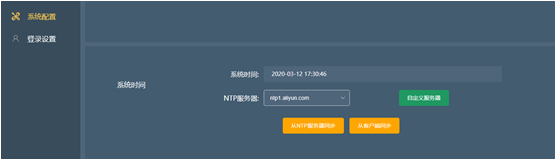

智工运维智能网关在和服务器通讯异常时将数据缓存在磁盘里,当通讯恢复正常后立即上报.为了保证数据的正确性,需要保证网关的时间数据正确.在系统设置里可以通过NTP服务器和客户端两种方式同步






五、安全设置

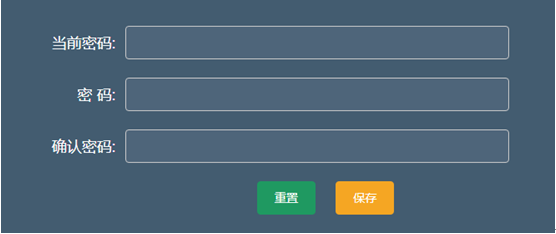

智工运维智能网关的出厂默认密码是admin,为了安全考虑,最好更改密码
