什么是组态系统，SCADA？

组态软件，又称组态监控系统软件，是指数据采集与过程控制的专用软件，也是指在自动控制系统监控层一级的软件平台和开发环境。

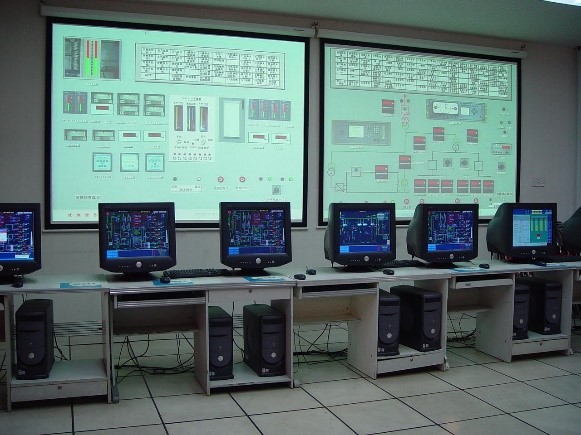

SCADA(Supervisory Control And Data Acquisition)系统，即数据采集与监视控制系统。在电力行业中使用广泛，是电力系统自动化的实时数据源，它对提高电网运行的可靠性、安全性与经济效益，减轻调度员，实现电力调度自动化与现代化，提高调度的效率和水平方面有着不可替代的作用。传统SCADA系统运行在PC上，由人工监控画面（如下图），而随着互联网的蓬勃发展，尤其是工业物联网的推动，SCADA网络化将是一个发展趋势。

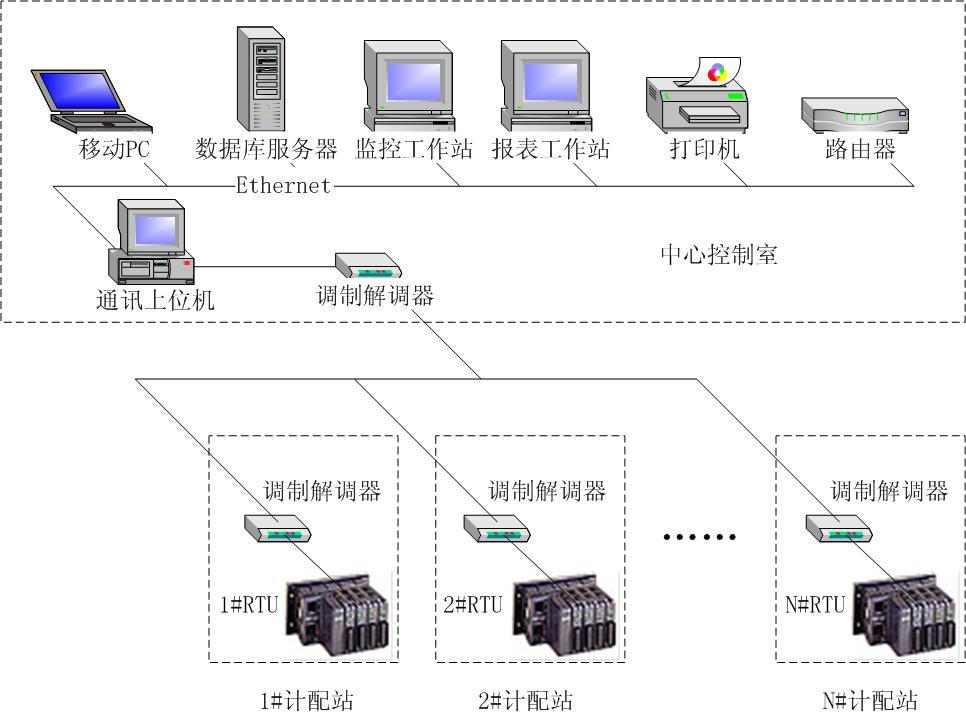

(SCADA系统)

从软件的工作阶段来看，组态软件是由系统开发环境和系统运行环境两大部分构成的。自动化设计工程师为实施其控制方案，在组态软件的支持下进行应用程序的系统生成工作，如实现图形界面组态程序，实时数据库组态，硬件数据对接等。通过反复地进行系统组态和调试，最终将目标应用程序在系统运行环境中投入实时运行，完成一个工程项目。运维人员在PC前或者大屏幕前关注系统运行状态，必要时发出相应操作指令，令机器运作或者停止。

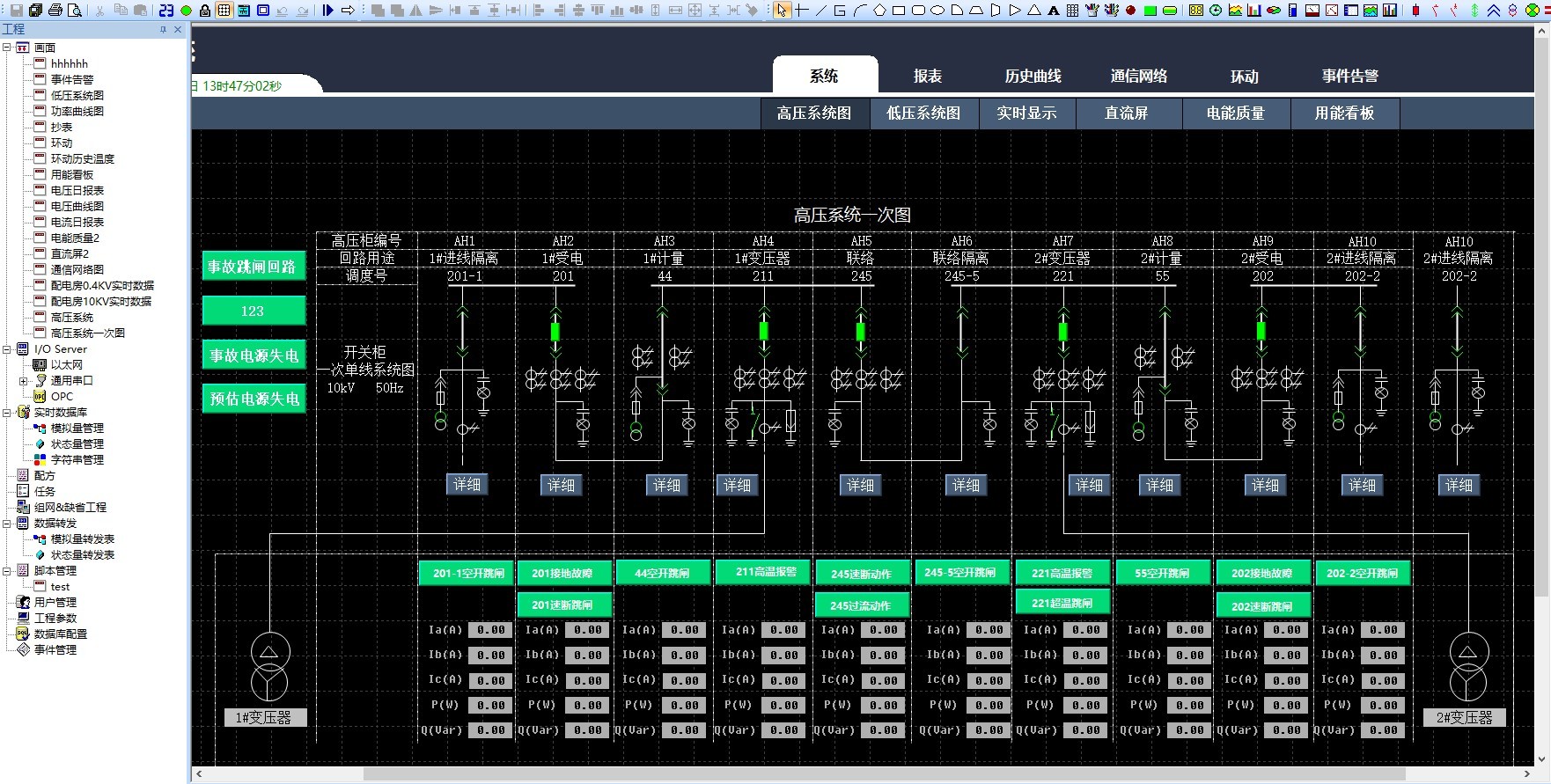

(组态软件)

组态软件主要包括以下几个模块：

数据采集模块：一般是通过RS485串口或者网口（转发）采集，通用的协议有Modbus, DLT-645,IEC104等。

数据管理模块：有采集的数据区，通过若干数据组合运算后得到变量。这些数据根据应用不同会进行存储，转发，统计等操作，是上层应用的数据基础。

实时监控模块：电力自动化工程师根据项目画组态图形界面，图形控件属性对应之前生成的变量，通过配置逻辑组合，制定该图形控件表现方式和行为，例如展示颜色，有事件时闪烁等。

数据存储统计报表模块：工程师制定要定时存储的数据，制定统计规则，配置日，周，月，年等报表，组态软件将自动生成。

传统组态软件经过长时间发展，功能非常强大，应用很广泛，甚至是某些区域的标配。也是因为时代在不断进步，一些固有的缺点也日益变得不合时宜。例如有很多单客户端软件安装在机房或者某台特定的电脑，不能连网访问，只能当前值班运维人员查看，经理或者工程师想关注系统状态只能去现场。

人为操作失误会损坏软件和数据，也会引入安全隐患。这些年来，有多个客户因为系统运行异常发起维护工单，经过我们现场定位，有软件操作失误引起进程异常的问题，有系统被安装了流氓软件和病毒的问题，有安装杀毒软件误删组态软件文件的问题。因此，组态软件系统最好是独立和封闭的，只开放已定义的接口以保证安全性。

升级困难，客户端软件难以做到动态升级功能，只能停止运行再更新，而且调试过程也需要先停止，如果是网络系统方式，可以通过添加服务方式更新系统功能。

在线组态系统采用BS架构，服务端运行在特定服务器中，只开放若干访问方式，例如浏览器访问，以保证服务器的安全和稳定。支持多个客户端同时访问，方便多人协作，如果布置在云端，又或者局域网内的服务器通过网络配置映射到网络去，可实现异地访问。

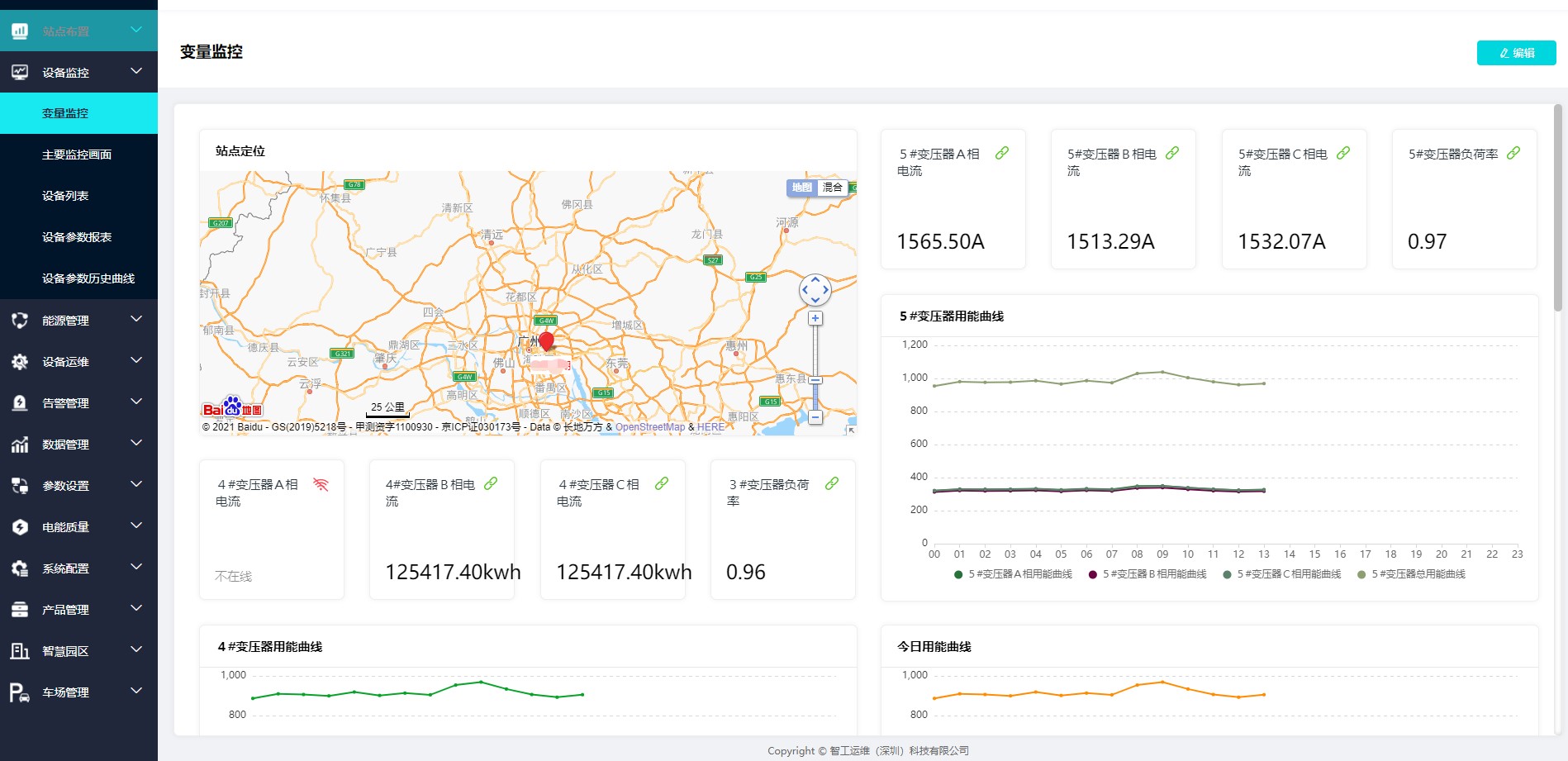

(智工运维电力运维平台)

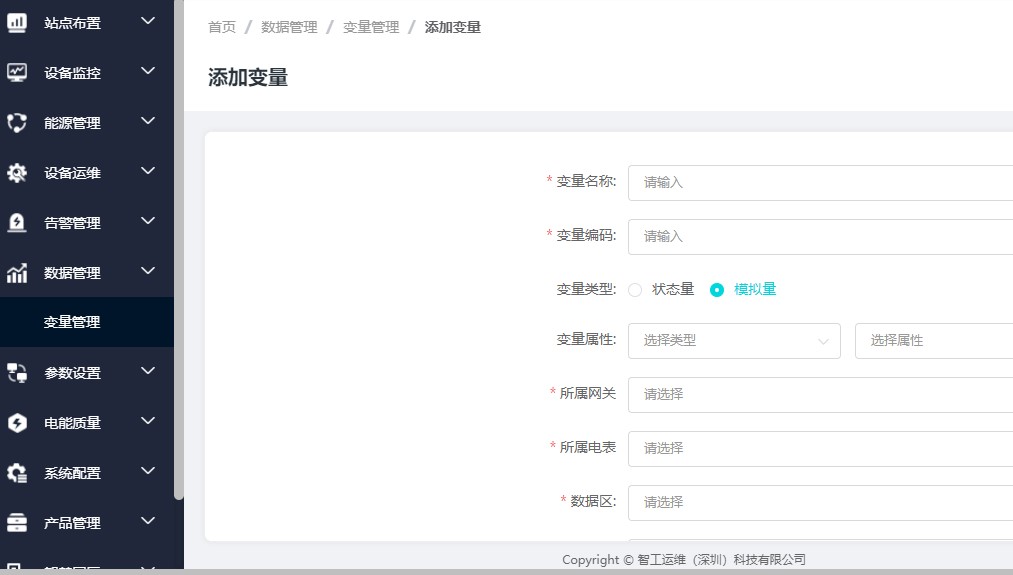

采集模块支持多种协议，支持多通道，而且特别适合自动化设计工程师在异地的场景，当客户或者运维人员提出新需求，工程师不用到现场即可添加新配置。

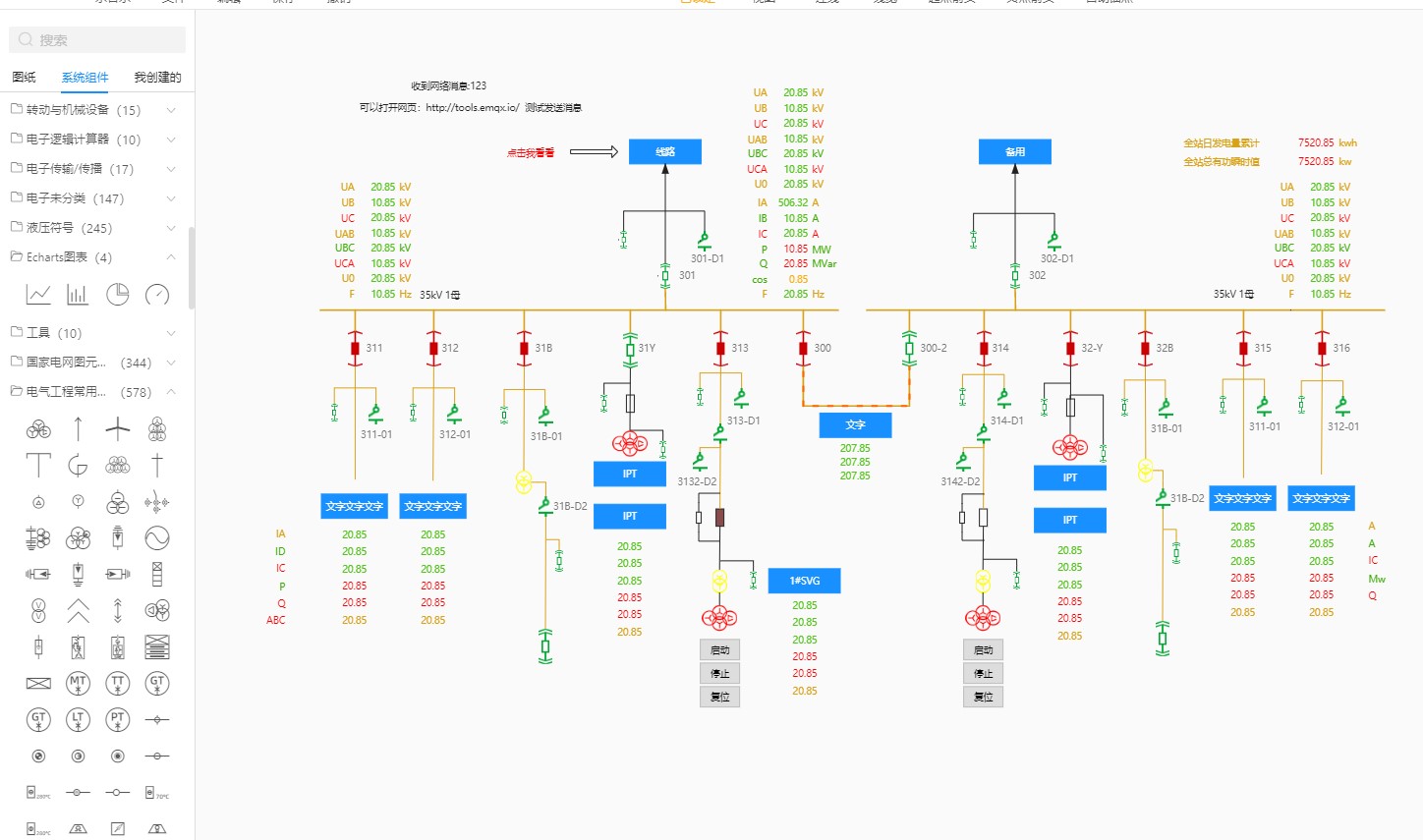

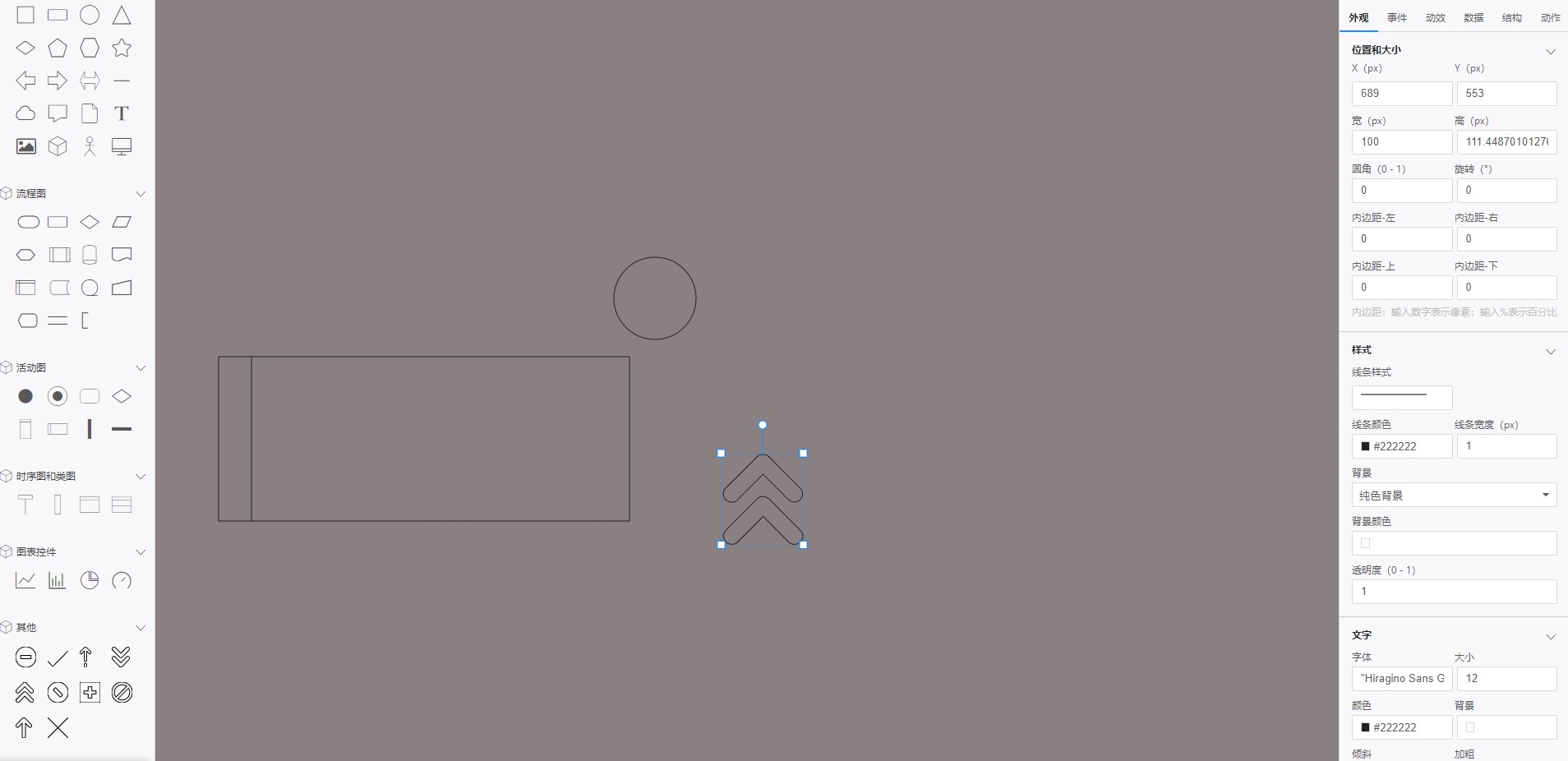

智工运维在线组态画图功能：

支持拖拽导入控件，全部都是矢量图形，由代码实现。所以控件自由放大缩小旋转，保存后是支持浏览器打开的图形格式。系统本身提供超过1000个电力行业常用图形控件，也支持用户自定义图形。用户打开网页即可创作，无需安装任何工具或者插件，非常方便。

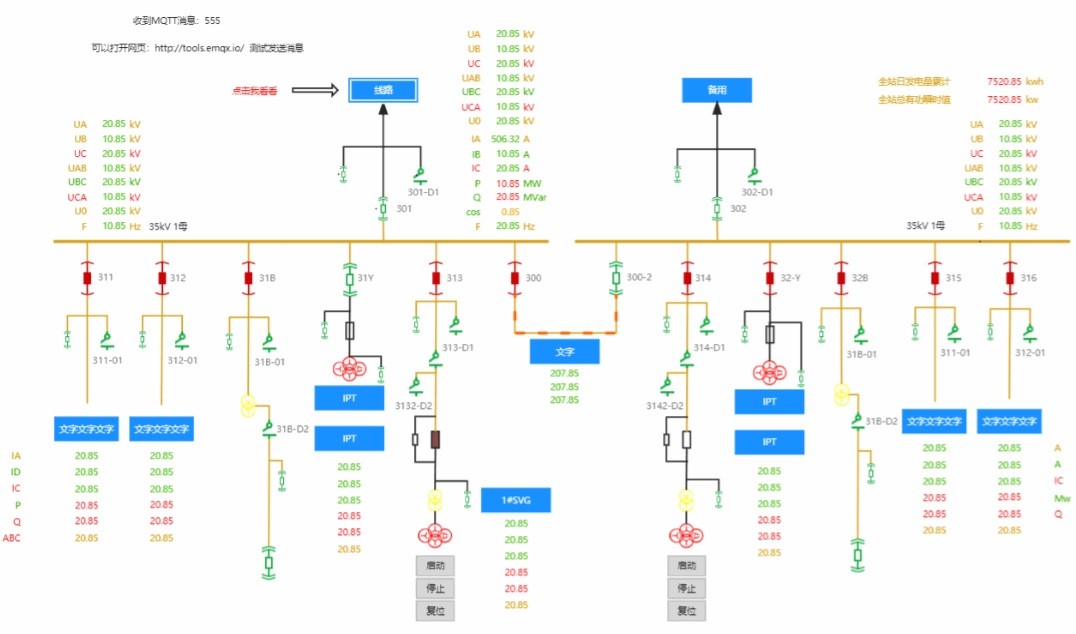

工程设计好项目工程系统图后，把相关变量与图中控件绑定，可以把图形保存在服务器中，该组态图就可运行起来，其它客户端的运维人员或者部门经理就可以查看最新的运行态的监控画面。

    如上图，智工运维在线组态的监控界面也支持事件和告警，如果是云端系统，告警信息支持以APP，微信消息，短信等方式推送。下班后的运维人员也可以在家接收到告警信息，并且可以通过网页方式或者APP方式快速处理。

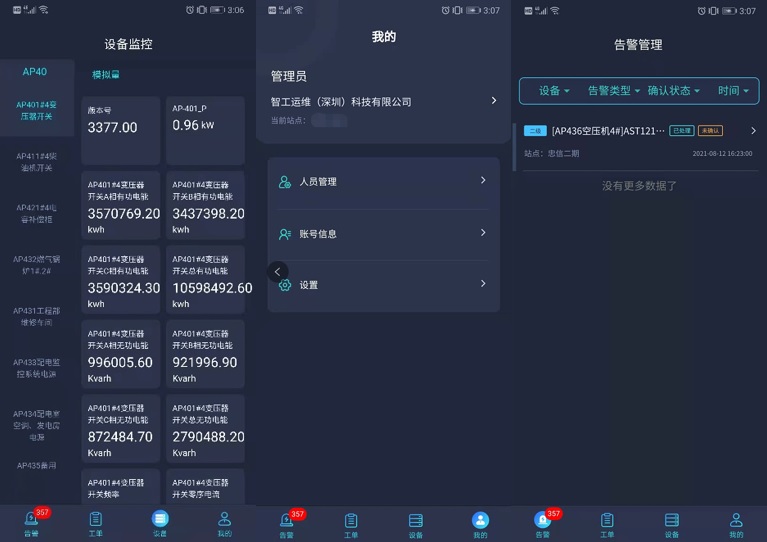

智工运维在线组态系统可以支持局域网，云服务器方式，云端方式支持移动端访问，例如APP和小程序，也支持客户定制APP需求，以满足不同客户的需要。
